應用范圍

本產品主要用于儲存金槍魚、三文魚遠洋深海魚類及其他高端海鮮產品，同時也可用于儲存細菌、標本、生物制品，化工樣品低溫試驗，電子產品低溫試驗以及需要儲存在低溫條件下的物品。

產品適用于食品冷凍、遠洋漁業、生化分析、各類科研院所、高校實驗室、電子儀器、金屬處理、橡膠行業、軍工科研等領域。



安全操作注意事項

小心注意 此標志表示此處對人體有危害、或者物品損壞。

警告此標志表示此處可能對人體引起致命傷害或者嚴重傷害，或者是警告使用者要特別注意的地方。

  嚴禁、禁止   此標志表示此處對使用、操作的行為方式有嚴格的禁止要求。

 規定此標志表示此處對使用、操作有需要遵守的規定要求。

 警告在進行修理、維護保養或者檢查時，請務必拔掉電源插頭，以免觸電或者受傷。

 警告 如因管路破裂而泄漏的冷媒屬易燃?xì)怏w，設備使用場所嚴禁火源，必須安裝有向室外強制排風的通風裝置。



使用者須仔細閱讀本說明書，上述標志標注請務必查閱文件，明白潛在的危險后，才可以進行繼續操作工作！請一定要遵守本說明書的各項指示和規定，采取適當?shù)念A(yù)防措施，確保人員與設備免于受到傷害的可能。



環境條件

本產品是按照下列條件設計的，至少在下列條件下運行是安全的：

● 室內使用。

● 海撥高度不高于2000米。

● 使用環境:5℃～32℃，濕度20％rH80％rH

● 存儲環境:-10℃～70℃，濕度20％RH～80％RH

● 主源電壓波動不超過額定電壓的±10％



搬運條件

● 嚴禁拆開外包裝箱進行運輸。

● 裝卸或者搬運本產品時，應使用專業的搬運工具:如叉車、堆高車等，避免發生意外。

搬運時箱體傾斜不得大于45°，以免造成壓縮機或系統故障。



安裝條件

為使低溫保存箱保持正常工作狀態，最佳可靠的性能，低溫保存箱的安放必須滿足以下條件:

低溫保存箱使用的混合工質易燃，為防止因工質泄漏和小范圍內聚集的隱患發生，設備安裝場所必須嚴禁火源。

設備安裝場所必須安裝有向室外強制排風的通風裝置。

產品包裝拆除后，必須放置在平坦而堅實的地面上，避免發生過大的振動和噪音。

不要靠近熱源，且要避免陽光直射。低溫保存箱附近如果有散熱源，將會導致制冷效率下降，甚至是不制冷而損壞的隱患。

不得貼近墻面安裝，低溫保存箱機室處必須留有30cm以上的空間，以便空氣流通，系統能正常運轉。不良的空氣流通將會導致產品制冷能力下降。

箱體外表面不允許潑水，在沖刷地面時嚴禁水濺入控制盤內和壓縮機室內，也不允許在雨中或相對濕度大于85％的環境中使用，否則會引起漏電等故障。

不可在易燃、易爆氣體環境中使用，切勿在箱子附近噴射油漆、涂料等易燃物品， 以免發生火災。

必須使用帶有接地的插座和合適的斷路器或漏電保護。插頭應處于可容易接觸到的位置。不要將設備放在難以操作斷開裝置的位置。

嚴禁采用多用插座駁接。

電源為198V～242V/50Hz，如電壓不穩請配備4000VA以上的電源穩壓器。

必須為低溫保存箱安裝可靠的單獨地線。當電氣絕綠強度下降時，良好的接地可以防止觸電的發生。

地線不得與煤氣管、暖氣管、水管連接，也不得借用單相電源的零線

如需加長電源連接線，導線截面積＞2.5mm，導線可以是單股，也可以是多股。

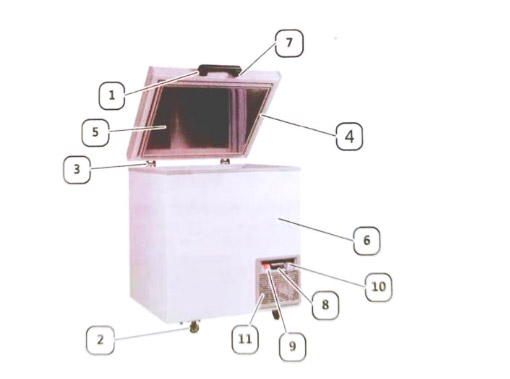

零部件的名稱和功能





1、門把手  2、腳輪  3、門較鏈  4、門封條  5、門體  6、箱體

7.門鎖  8、控制器  9、電源指示燈   10、制冷指示燈  11、通風窗



5.低溫保存箱采用復疊制冷方式，需要經過數小時后，箱內溫度才會進入降溫速度加快的現象，屬正常狀態。

6.待低溫保存箱內的溫度達到穩定后，再逐漸往箱內放入物品。

7.必須嚴格按照本說明書規定的方法來操作使用，以免發生損壞設備的可能或破壞設備提供的安全防護。



儲存物品注意事項

絕對不允許存放易燃、易爆、易揮發的危險品，以及強腐蝕性的酸堿等。

低溫保存箱非速凍設備，不要將低溫保存箱當作速凍設備使用。

絕對不允許物品未經過預冷卻就直接放入低溫保存箱。

存儲的物品在放入低溫保存箱之前，需要經過其它冷卻措施，使物品預冷卻至-18℃以下。

絕對不允許一次性放入過多的物品，這會使低溫保存箱短時間內負荷過大，影響制冷效能。

儲存的物品應間歇式分批次放入

箱內儲存的物品切忌完全堵實，需留有適當?shù)臍饬餮h(huán)空間，以利于箱內溫度的均勻。

使用中盡量減少開關門的時間與次數，頻繁的開門或長時間的開門都會影響制冷效能。

存取物品時，請務必戴上防凍手套，開門后請一定要及時將門關嚴。

因低溫保存箱內溫度極低,請務必注意避免兒童玩耍而進入箱內,從而引發意外。

低溫保存箱若需長期停用，則應內外清潔干凈后用塑料罩罩好。

旦停電或停機，須待五分鐘后，方可重新啟動，以免壓縮機或系統受到損壞



控制器功能及基本操作（西班牙KELD控制器）

西班牙KELD控制器（KHTIB）

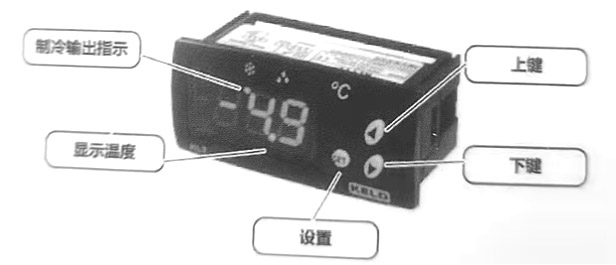

控制面板介紹

（2）再按   鍵一下，控制器面板顯示一個溫度值；

（3）可以通過按“  ”，上鍵增高溫度值，每按壓一次按鍵，溫度值向上增加一個數值。如果持續按住不放，數值將會快速增加，放松按鍵數值即停止增加；或者通過按“  ”下鍵減低溫度值，每按壓一次按鍵，溫度值向下減低一個數值。如果持續按住不放，數值將會快速減低，放松按鍵數值即停止增加；

（4）調節到需要的SP溫度值后，按一下“E”確認設定溫度，此時控制面板顯示“SP＂字樣；

（5）同時按下“   ”鍵和“   ”鍵退出參數設定或等待一分鐘后顯示屏?xí)詣?dòng)退出設置界面。

10.3控制器參數的設置

（1）持續按住“   ”鍵8秒后，顯示屏上顯示參數設定密碼“0”（出廠初始密碼為＂0”）；

（2）通過按“   ”和“  ”鍵，改變密碼數值（出廠初始密碼為“0”，如果用戶未更改參數設定密碼，則跳過本步驟）；

（3）按“   ”鍵確認輸入密碼；

（4）如果密碼正確，則進入第一個參數【停機溫度＂SP＂】的設置此時面板顯示＂SP＂字樣；

（5）按“   ”鍵一下，控制器面板顯示一個溫度值；

（6）通過按“  ”和“  ”鍵來設置需要的數值；

（7）按“   ”鍵一下，確認設定的溫度，此時控制面板顯示＂SP＂；

（8）按“   ”鍵一下，則進入第二個參數【溫度回差】的設置?？刂泼姘屣@示＂r0＂字樣；

（9）按“   ”鍵一下，控制骰面板顯示“1.0”數值（該值為開機溫度與停機溫度的差值，制冷模式下，停機溫度＋r0＝開機溫度；

（10）通過按“   ”和“   ”鍵來設置需要的數值（數值請參考【參數列表】）；

（11）按“   ”鍵一下，確認設定的溫度，此時控制面板顯示“r0”；

（12）重復以上（8）、（9）、（10）、（11）的操作，依次設置各個參數（參數設置的數值，請參考【參數列表】的“出廠設定”列）；

（13）所有參數設置完畢后，同時按下“   ”鍵和“   ”鍵退出參數設定，或等待一分鐘后顯示屏?xí)詣?dòng)退出設定界面。



參數列表



故障報警





維護保養

在進行修理、維護保養或者檢查時，請務必拔掉電源插頭，以避免觸電或者受傷。

11.1箱體的清潔

清洗低溫保存箱內外表面應用無腐蝕性的中性清洗劑，清洗后，用干布擦干。

嚴禁用水直接沖洗箱子的內外表面，以免影響電器絕緣性能。

嚴禁用開水、去污粉、酸、堿、汽油、酒精、苯類、腐蝕性清潔劑，硬毛刷等進行清潔。

經常在門封條上擦少許滑石粉可延長密封條使用壽命

低溫保存箱長期運行時，門封處、柜口部及箱內側壁容易積霜，霜層過厚會影響密封性能和制冷性能，請用除霜鏟定期除霜，并用布擦拭干凈。

11.2冷凝器的清理

卸下護罩或格柵的固定螺釘，將下護罩或格棚卸下

至少每月一次用軟毛刷或吸塵器將吸附在冷凝器上的灰塵及臟物清除干凈，或者用高壓氣體將臟物吹洗干凈；

用水將冷凝器沖洗干凈

清理完畢后，將護罩或格棚等重新裝回

11.3電氣檢查

在進行電氣安全檢查時，請務必?fù)芟码娫床孱^，絕對不允許帶電進行操作，以避免觸電或者受傷。

務必請具有上崗資質的電氣工程師，或者本廠認可的特約維修技師進行電氣的檢查與維修。

請定期（周期小于60天，夏季可酌情減短周期）重點檢查各個電氣接播件和接線端子是否有松動、過熱發黃或燒焦的情況。連接螺釘是否有松動情況。



停機儲存

當?shù)蜏乇４嫦湫枰L(zhǎng)期停用時，應拔下電源插頭，并對箱內外進行清潔，經自然干燥后罩好塑料袋，放置在通風干凈的地方。



并非故障現象

（1）聽到低溫保存箱內有流水聲:這是制冷劑在管路中流動的聲音。

（2）壓縮機發燙:壓縮機工作時，其表面溫度可達70℃～90℃。

（3）保存箱工作時箱體兩側（靠近門體部位）有微熱感，系箱內設有防露加熱的緣故。

（4）門封條上有凝露:在多雨潮濕的季節或相對濕度較大的環境下，箱外表面及門封條邊上可能會有凝露，只需擦干即可。



一般故障分析與排除



故障現象	產生原因	排除方法
壓縮機不正常工作只有嗡嗡聲	電源壓力低于規定電壓下限187V	立即停機等電壓正常后再啟動，如本地電壓波動超出187~242V，應安裝2000W以上的電源穩壓器
壓縮機運轉時間很長，而蒸發器表面無霜	管路漏氣，制冷劑泄露路堵塞	需送維修部門檢修
蒸發器表面有霜，且壓縮機運轉時間很長	蒸發器結霜太厚	及時除霜
	開門次數太多，時間太長	盡量少開門
	冷凝器散熱通風不佳	改善通風散熱狀況
	溫度傳感器損壞	需送維修部門檢修
	物品存放過多	適當取出部分物品
壓縮機不工作，不制冷	壓縮機壞	需送維修部門檢修
	控制器及控制線路損壞
噪聲過大	低溫箱放置不平穩	墊平
	低溫箱緊固件松動	緊固件松動
	管件接觸	將管路分開
A1L（低溫報警點1啟動）	檢查溫度報警的原因	輸出維持當前工作狀態 報警消除后自動復位
A2H（高溫報警點2啟動）	檢查溫度報警的原因	輸出維持當前工作狀態 報警消除后自動復位
OOO（庫溫傳感器故障）	1.檢查使用的溫度傳感器參數值是否對應 2.檢查傳感器與儀表的連接是否正確 3.測量出啊干起的阻值，確定傳感器是否損壞	壓縮機：按參數C2的設定值工作報警消除后自動復位



如果仍有異?，F(xiàn)象，請及時與維修點聯系。



電路圖
